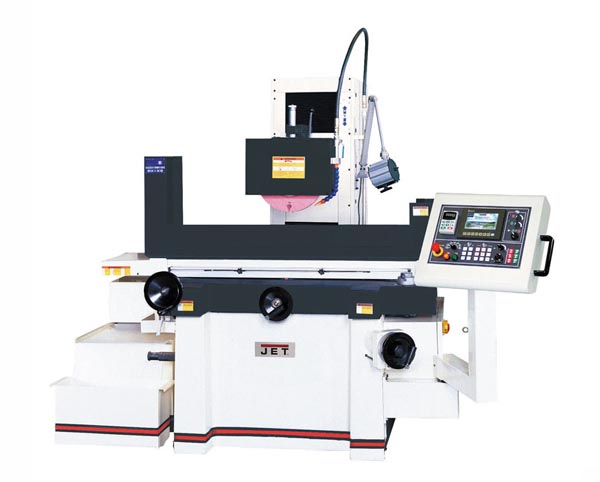

Плоскошлифовальный станок JPSG-1224TD

Описание

Плоскошлифовальный станок JPSG-1224TD — станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
Поперечное перемещение стола осуществляется серводвигателем переменного тока, с регулировкой скорости подачи для черновой и чистовой обработки
Для увеличения эффективности шлифования минимальное перемещение по оси Z составляет 0,001 мм и может устанавливаться на пульте управления
Пульт управления с сенсорным дисплеем и русифицированным меню

Комплектация:

Пульт управления с сенсорным дисплеем
Электромагнитный стол
Шлифовальный круг с фланцами и съемником
Балансировочный стенд с оправкой
Автоматическая система смазки
Система подвода СОЖ с магнитным сепаратором
Алмазный карандаш для правки круга
Поперечная подача на ШВП
Лампа местного освещения
Защитный экран
Регулировочные опоры

Технические характеристики:

Модель	JPSG-1224TD
Артикул 380 В	ITATD1224
Размер стола	300 х 600 мм
Макс. длина продольного шлифования	600 мм
Макс. длина поперечного шлифования	330 мм
Макс. расстояние ось шпинделя-стол	585 мм
Размер электромагнитного стола	300 х 600 мм
ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
- гидроцилиндр	650 мм
- вручную	730 мм
Скорость перемещения стола, плавно	5 - 20 м/мин
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Автоматическое поперечное перемещение	1 - 19 мм
Автоматическая постоянная скорость подачи	20 - 320 мм/мин
Макс. автоматическое поперечное перемещение	310 мм
Макс. ручное поперечное перемещение	340 мм
Поперечный ход стола за оборот маховика	5 мм
Цена деления нониуса поперечного перемещения	0,02 мм
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ
Автоматическая подача	0,001 - 0,05 мм
Шаг автоматической подачи	0,001 мм
Ускоренное перемещение	150 мм/мин
Минимальное ускоренное перемещение	6 мм/мин
Перемещение шпинделя за оборот маховика	1 мм
Цена деления нониуса вертикального перемещения	0,005 мм
ШПИНДЕЛЬ
Частота вращения шпинделя	1450 об/мин
Диаметр шлифовального круга	304 мм
Ширина шлифовального круга	31,75 мм
Отверстие шлифовального круга	76,2 мм
МОЩНОСТЬ
Шпиндель S ₁ 100%	3,75 кВт
Гидростанция	1,5 кВт
Двигатель поперечной подачи	0,075 кВт
Мощность двигателя перемещения суппорта	0,18 кВт
Мощность общая	6,2 кВт
Габаритные размеры (ДхШхВ)	2700 х 1600 х 1850 мм
Масса	1990 кг
